Free Cooling Soğutma nedir?
Enerji verimliliği artık vazgeçilmez bir başlık. Bir binada,
işletmede enerji verimliliğinde en çok fayda sağlayabileceğimiz ve kazanım
yapabileceğimiz sistemlerin başında iklimlendirme ve soğutma sistemleri
gelmektedir. Soğutma grubu dizaynları da kullanım amacı ve ihtiyaca göre en
yüksek enerji verimliliğini sağlamak için heat pump chiller, 4 borulu chiller,
free cooling chiller, ısı geri kazanımlı, vb olacak şekilde ve cihaza entegre
olarak, otomasyonu kendi üzerinde, en verimli çalışma koşullarını sağlayacak
şekilde dizayn edilmektedir.
Bina tipine bakılmaksızın, dışarıdaki hava sıcaklığı düşük olduğu sürece Free Cooling = Bedava Soğutma yapılabilir. Endüstriyel tesisler, veri merkezleri, telekomünikasyon, teknolojik uygulamalar ve alışveriş merkezleri gibi devamlı soğutma ihtiyacı gereken uygulamalarda Free Cooling Soğutma Grubu ile %50’nin üzerinde enerji tasarrufu sağlanmaktadır.
Free Cooling Chiller
nasıl çalışır?
Free Cooling; dış
ortam sıcaklığını kullanarak mekanik soğutma ( kompresöre) ihtiyaç duymadan
yapılan soğutma yöntemidir. Dış hava sıcaklığı, sistemin soğutmak istediği
sıcaklık değerinden daha düşük durumlarda devreye girmektedir. Bu sistem ile
kompresör çalışmaz ya da kısmi olarak devreye girer. Bu süreçte sistemde
tüketilen elektrik enerjisi çok düşüktür ve çok yüksek enerji tasarrufu
sağlanır. İşletme maliyetleri önemli ölçüde düşmektedir. Özellikle kış ve geçiş mevsimlerinde mükemmel
performans sunmaktadır.
Free Cooling Soğutma gruplarında kondenserden ayrıca free
cooling batarya / eşanjörü bulunmaktadır. Free Cooling Soğutma Grubu’nun ilk
yatırım maliyetleri standart chillere göre %25-30 daha fazla olmasına rağmen
iklim şartları, soğutma ihtiyacı ve istenen çıkış suyu sıcaklıklarına bağlı
olarak ilk yatırım farkını geri ödeme süresi çok hızlıdır. Özellikle yaz-kış
soğutma ihtiyacı duyulan projelerde bir yıl hatta bazen bir yıldan
daha az sürede kendini amorti etmektedir.
Soğutma gruplarında su şartı genellikle 7-12°C
olarak kullanılır.12°C olan dönüş suyu kompresör ve akışkan çevrimi ile 7C’e
kadar soğutulur. Bu şartlara göre Free-cooling modu dış hava sıcaklığının
12°C
ve altına indiğinde devreye girer ve soğutmanın bir kısmı veya tamamı bedava
karşılanmış olur. Kısmi olarak gerektiğinde kompresör devreye girerek su
sıcaklığını istenilen sıcaklığa düşürür. Enerji tasarrufu dış hava sıcaklığı ve
dönüş suyu sıcaklığına bağlı olarak değişkendir. Dış hava sıcaklığı çıkış suyunun
üzerinde olduğu sıcaklıklarda, standart bir soğutma grubu olarak çalışır.
Dış ortam sıcaklığı donma sıcaklığına yakın veya (-)
değerlerde çalışan sistemlerde donmayı önlemek için sisteme glikol eklenmesi gerekebilir.
Tasarım ve işletmede dikkat etmemiz gereken noktalardan biri de yazın ihtiyaç
duyulan soğutma yükü, kış ihtiyacına göre daha fazladır. Yazın 7-12C su şartı
ile sağladığımız soğutma kapasitesini, kış veya geçiş mevsiminde daha yüksek
sıcaklıktaki su şartı ile
(10-15°C veya 12-17°C vb) rahatlıkla sağlayabiliriz. Bu durumda free-cooling modu dış hava 15C’den veya 17C’ den itibaren devreye girecek ve daha fazla enerji tasarrufu sağlayacaktır. Veya endüstride, proseste kullanılan su sıcaklıkları konfora göre değişkenlik gösterebilir, örneğin 7C yerine 10°C'lik bir ayar noktası ile %8'den daha fazla yıllık enerji tasarrufu elde edilir.

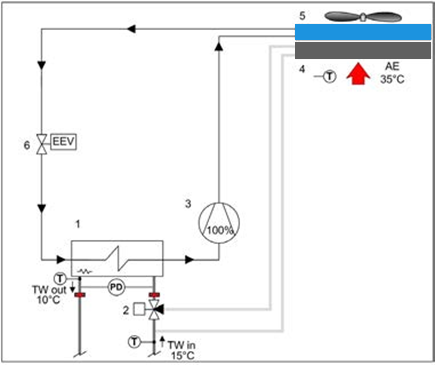

Yaz Çalışması

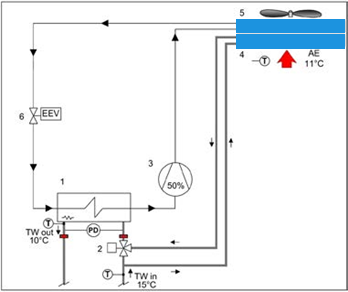

Geçiş Mevsimi Çalışması

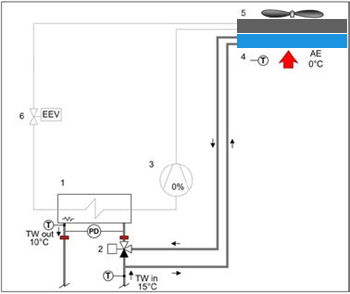

Kış Çalışması
CLIVET Free Cooling Chiller
CLIVET Free Cooling özellikli soğutma grupları, soğutma ihtiyacınızı bedava veya minimum işletme maliyeti ile sağlamanıza yardımcı olur. Sağlamış oldukları yüksek enerji tasarrufu, avantajları ve 1-2 yıl çıkan amortisman sürelerinden dolayı Türkiye’de birçok projede özellikle CLIVET Free Cooling Soğutma tercih edilmektedir.
CLIVET çevre dostu R 32 gazlı ELFOENERGY
STORM EVO ve LARGE EVO FREE-COOLING serisi cihazlar Full inverter
teknolojisi ile yüksek verimlilik ve enerji tasarrufu sunmaktadır. Rotary & Scroll Inverter kompresör,
inverter fan olarak dizayn edilmiştir. Microchannel kondenser bataryaları ile
yüksek ısı transfer verimliliğine sahip cihazlar 60-230 kW kapasite aralığına
sahiptir.
Çift soğutma devresine sahip CLIVET
SPINchiller FC modeli -39 C dış ortam şartlarında çalışabilmekte ve 8 üniteye
kadar kaskad olarak birbirlerine bağlanabilmektedir. Scroll kompresörlü bu
üniteler 300-510 Kw kapasite aralığında çalışmaktadır.
CLIVET SCREWLine3 FREE-COOLING serisi ekstra geniş eşanjör
yüzeyleri sayesinde zorlu iklimlerde %40-50’e varan yıllık enerji tüketimi sağlar.
500 kW ila 1500 kW kapasite aralığına sahiptir.
İki bağımsız soğutma devresi, çift vidalı kompresörler,
elektronik genleşme valfi ve yüksek verimli Shell& tube evaporatörler ile kısmi
yüklerde çok yüksek verimlilik değerlerine sahiptir.
Glikollü sistemler Doğrudan FREE-COOLING (FCD) ve Glikol
içermeyen FREE-COOLING (FCI) sistemlerde kullanılmak üzere iki farklı
konfigürasyona sahiptir.
FREE-COOLING sayesinde Bedava soğutma sağlarken, aynı zamanda
yüksek dış sıcaklık koşullarında da yüksek verimlilik değerlerine sahiptir.
SCREWLINE3 FC, binaların LEED sertifikası için Yeşil Bina
Konseyi gereksinimlerini de karşılar.
Pınar Gürler
Makine Mühendisi
İş Geliştirme Müdürü / Form Endüstri Urunleri Tic. A.Ş
